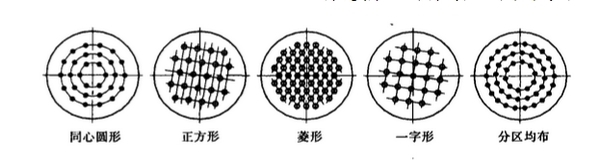

一．噴絲板微孔分布形式

二．噴絲板微孔主要孔型

噴絲板主要孔型為圓形，圓形是使用^為廣泛的形狀

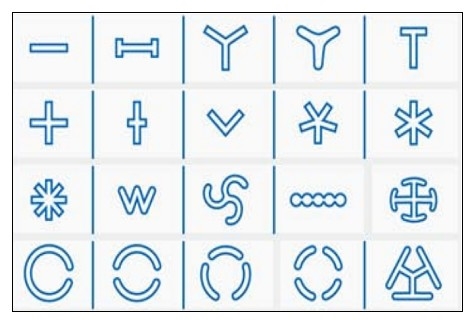

除此之外還有很多異形孔，以下是常見異形孔形狀：

三．鏡檢儀選型

（1） 鏡檢儀的選型主要是根據以下幾個參數來決定：

1. 微孔分布形式

2. 微孔形狀

3. 相鄰微孔間距

4. 微孔孔徑

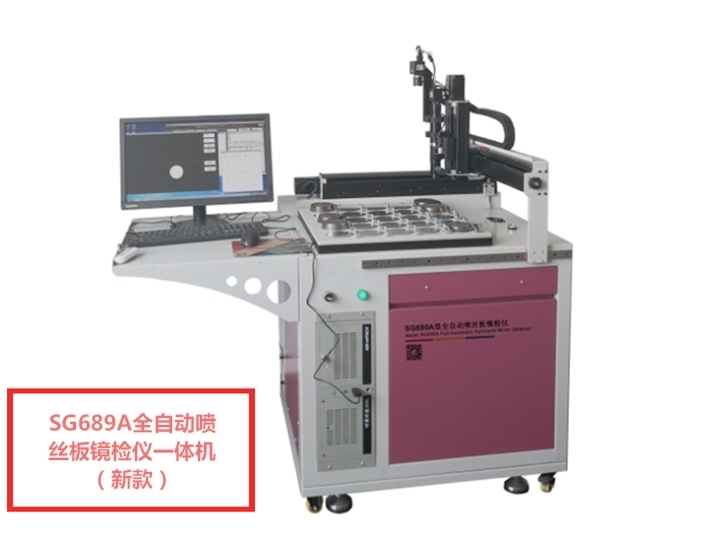

四：常州市雙固頓達機電科技有限公司研發的SG689A型全自動噴絲板微孔檢測儀：

【儀器用途】

SG689A型全自動噴絲板微孔檢測儀用于全自動檢測圓形、方形、長方形等多種形狀和規格的噴絲板，紡絲板，紡口板等模具孔形狀、尺寸大小以及是否阻塞的專用檢測儀器。根據模具的形狀、大小、噴絲孔的布置情況，可在縱、橫向有效范圍內檢查任意一孔的檢測要素。

【使用本檢測系統優勢】

1、增加產品質量，避免次級品產生：由于系統是將每一紡孔，逐孔檢測，逐孔記錄，不會有遺漏，所檢測的紡孔都是最正確的結果，進而達到^優良的抽絲品質，避免次級品產生，造成無謂損失。

【檢測方式】
1 利用計算機控制和圖像處理技術，自動逐孔掃描檢測，并對測試結果進行記錄。
2 對于不合格的噴絲板，儀器自動記錄并自動吹氣清潔，激光定位指示出自動清潔后任然不合格孔的位置。

【鏡檢儀“全自動化”定義】  

對所有噴絲孔的“全面體檢”是鏡檢儀自動完成的，即每個孔位置坐標的“自動”記錄、檢查、異?？椎奈恢米鴺?biāo)記錄、清理異?？讜r(shí)先自動吹1次，仍不合格的孔，可以通過激光定位。  

【檢測項目】  

1.孔污垢值、孔磨耗、孔最大最小直徑、孔圓度、孔面積、孔周長。測試數據在合格范圍的噴絲孔顯示“綠色”，不合格的顯示“紅色”。對孔的上述幾個參數作出判斷，即所檢測的微孔狀態是否符合設定的范圍，并有紅或綠色標注。  

2.具有雙界面，圖形界面和數據界面。數據界面能完整顯示孔污垢值、孔磨耗、孔最大最小直徑、孔圓度、孔面積、孔周長、紡孔長度、紡孔內壁污垢。在紡孔影像圖形界面中，能直觀看到實時檢查的孔的真實情況。  

3.具有孔徑測量功能，可作噴絲板出絲檢驗依據。并且能夠?qū)γ恳粔K噴絲板的歷史數據進行追述，控制噴絲板/紡絲板的品質。

【儀器主要技術參數】：
1.檢測項目：微孔面積，磨損量，污垢，特殊異型孔尺寸
2.檢測速度：0.2-0.8秒/孔（速度根據孔距而定）
3.檢測精度：±0.01mm
4.可檢測微孔的范圍：0.1mm-5mm
5.噴絲板一次最多檢測個數：視噴絲板具體尺寸而定
6.運動控制單元：三軸機器人，采用伺服電機和進口絲桿
7.相機：采用140萬像素高速黑白相機，噪聲小無拖影
8.光源：采用上下兩個光源，通過控制光源實現不同檢測功能
9.鏡頭：采用進口連續變倍鏡頭，畸變小，檢測精度高
